RoCE基础知识学习（二）

前面学习了 PFC 的基础知识，今天学习以下 PFC 的具体细节。

拾遗

前文提到的了一些点是错误的，这里进行修正。

• RoCE是如何实现无损网络的
  • 实际上无损网络是通过流量控制、拥塞控制、错误控制、特定协议等多种技术共同实现的，RoCE只是协议这一部分。

无损网络再理解

无损网络是为了达成以下四个目标：

• 不丢包 - 所有数据包都能到达目的地
  • PFC(Priority-based Flow Control)流量控制
  • ECN(Explicit Congestion Notification)拥塞通知
  • 缓冲区管理
  • 流量整形
• 不错序 - 数据包按发送顺序到达
  • 序列号机制
  • 重排序缓冲区
  • 有序投递机制
• 不损坏 - 数据内容保持完整性
  • 校验和(Checksum)
  • CRC校验
  • 错误检测码
• 不重复 - 每个数据包只交付一次
  • 序列号去重
  • ACK确认机制
  • 重传计时器 所以，想实现一个无损网络，需要各种机制配合完成，PFC+ECN只是解决不丢失这个目的的。

RoCEv2的设计初衷

按照IB的官方架构文档说明，RoCEv2的设计目标是让IB流量跑在IP网络上以方便复用现有的网络设备和IP的路由能力。也就是说这并不是基于IP网络重新设计的协议，而是在IP网络上实现IB的流量。

• 为什么是UDP？ 目前并没有官方文档介绍这里的设计，可以做一些猜测：RoCEv2包含了IB的传输层，而UDP也是传输层协议，理论上IBTH不需要构建在UDP上，但是UDP的优势有以下几点，可以为RoCEv2提供一些便利：
  • UDP 有端口号，可以方便同一个IP地址上启多个RDMA应用
  • UDP 是一个成熟的协议，网络设备对UDP的支持比较好，如果RoCEv2直接构建在IP之上，需要网络设备支持新的协议号
  • UDP 是一个轻量级的传输层协议，工程友好

    官方提到使用UDP有一个额外的便利，就是在做ecmp的时候可以使用UDP的源端口进行哈希。

  由于RoCEv2的目的不是设计一个全新的协议，而是为了让IB跑在IP网络上，因此选择UDP是一个工程上非常实用的选择。

RoCEv2的数据包格式

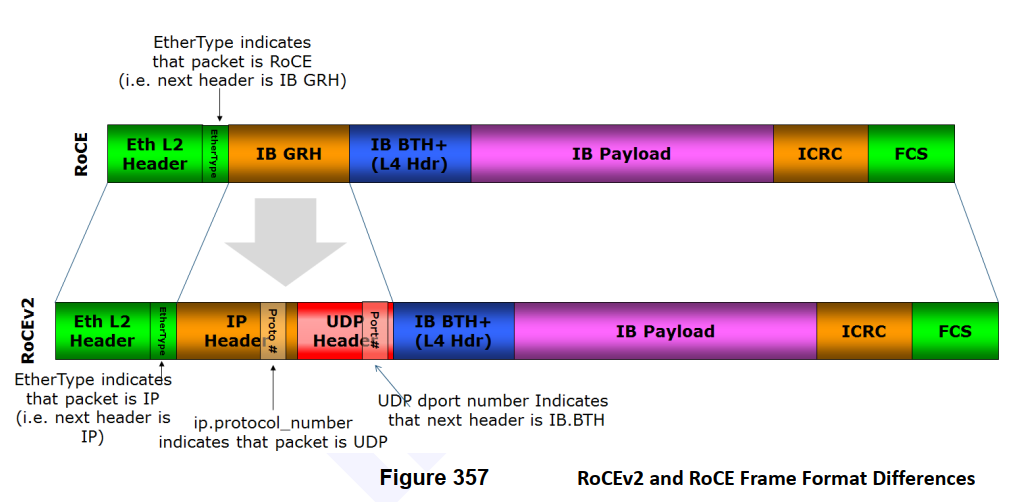

放一张官方的图：

• 一些固定数据
  • RoCE v1: EtherType = 0x8915
  • RoCEv2:
    • EtherType = 0x0800 (IP)
    • IP Protocol = 17 (UDP)
    • UDP Port = 4791 (固定使用此端口号来标识RoCE流量)

看到报文结构可以发现，RoCE是基于链路层的，也就是说他无法使用三层交换机进行路由，所以RoCEv2比RoCE更加适合在数据中心内部使用。

RoCEv2的报文要点

RoCEv2同时支持IPV4和IPV6

IPV4

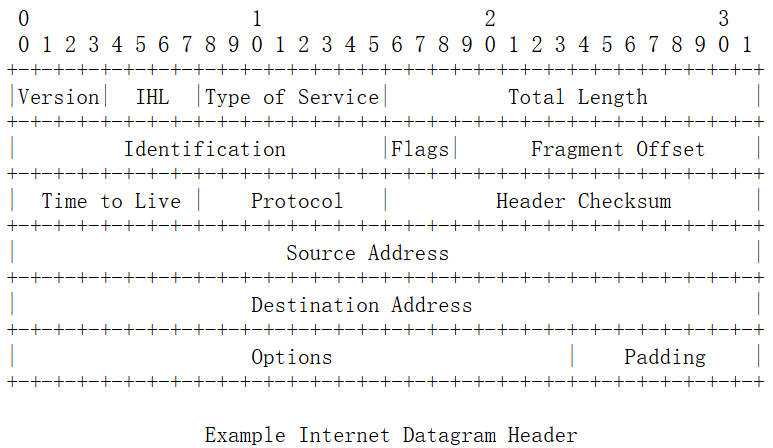

• IHL IHL要求设置为5，IP报文头如图所示： 长度设置为5，意味着IP报文头长度为20字节(因为IHL的单位是32位也就是4字节)，Options字段为空，这是IP头的最小长度。

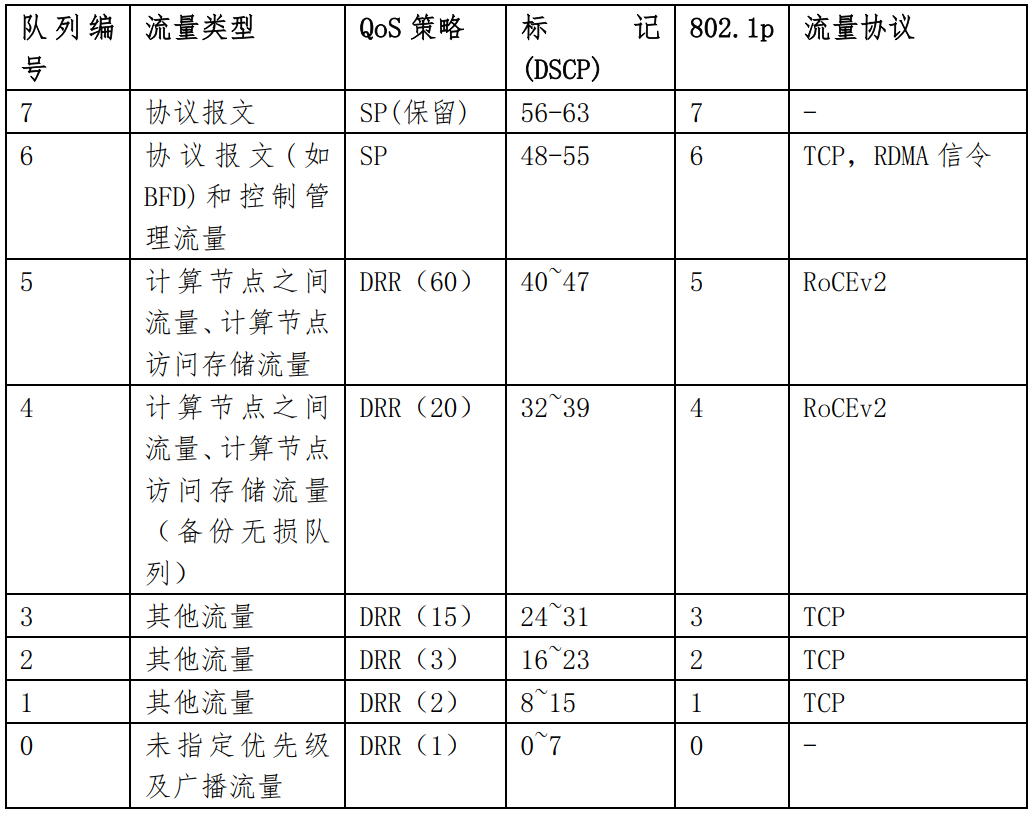

• ToS ToS字段比较关键，他的后两位是ECN字段，用来标识ECN是否开启，RoCEv2需要开启ECN，所以值应该是01或者10，如果不开启则设置为00。而DSCP字段用来标识RoCEv2的优先级是前6位，范围是0-63。一个比较常用的设置方法是： 而这个DSCP的值必须与RDMA的 Adress Vector 相对应，如果使用pytorch的RDMA初始化，那么DSCP的值应该使用环境变量设置export RDMA_TRAFFIC_CLASS=46。这样
• 其他字段
  • Total Length 将包含IP头部以及ICRC的长度
  • Flags 必须设置为”010”，意思是不分片
  • Fragment Offset 必须设置为0,因为不分片
  • TTL 需要跟 RDMA 的 HOP LIMIT 一致，可以export RDMA_HOPLIMIT=64
  • Protocol 设置为17（0x11），代表UDP
  • 源、目的IP必须跟RDMA的SGID index引用的地址一致

IPV6

IPV6的设置原则基本与IPV4一致，不过实践中，大模型训练场景基本不会用IPV6，IPV4的地址是足够的，IPV6报文头又长，性能也不如IPV4。

UDP

• 源端口：有时候会被用来做ecmp的策略，所以可以使用一些固定的源端口增强ecmp的效果
• 目的端口：大模型训练目的端口基本固定为4791，这样可以方便网络设备识别RoCE流量
• 长度：和IP头一样，需要包含ICRC
• 校验和：RoCEv2标准是设置为0

ICRC

比较特殊的是RoCEv2中的ICRC会把可变字段当作’1’进行计算。包括：

• ipv4的 TTL,checksum,tos
• udp的checksum
